主要功能特征
|
輸入輸出各自四路獨立HDMI通道 |
支持8-bit BT1120 數字輸入 |
|
最高支持4K@30分辨率 |
支持隔行和逐行標清輸入 |
|
信號幅度：500mV |
支持1080p高清輸入 |
|
支持HDMI1.4 |
支持數據SDR 和DDR傳輸方式 |
|
支持DVI1.0 |
一通道數字音頻I2S和SPDIF輸入輸出 |
|
支持HDCP1.4 |
獨立的行，列縮放 |
|
支持VESA、CEA-861-F輸入 |
靈活的幀率轉換 |
|
支持RGB / YCbCr444 / YCbCr422 /YCbCr420色彩空間 |
16位訪問 |
|
支持RGB/BT601/BT709比色標準 |
時鐘高達188MHz |
|
支持8/10/12/16位色深 |
支持隔行到逐行的轉換 |
|
輸入模式自動偵測 |
去隔行邊緣校正 |
|
輸入自動EQ |
全局噪聲濾波 |
|
可編程EDID |
3:2/2:2 下拉檢測 |
|
輸入信號HPD輸出可編程和狀態監測 |
亮度，飽和度，對比度，色度調整 |
|
音頻采樣率32K~192KHz |
內嵌1bpp常見字符庫 |
|
支持24-bit RGB/YUV 數字輸入 |
支持4個獨立OSD窗口 |
|
支持16-bit YUV 4:2:2數字輸入 |
HLQFP216 (24mm×24mm) |
|
支持8-bit BT656，601 數字輸入 |
3.3V和1.2V供電 |

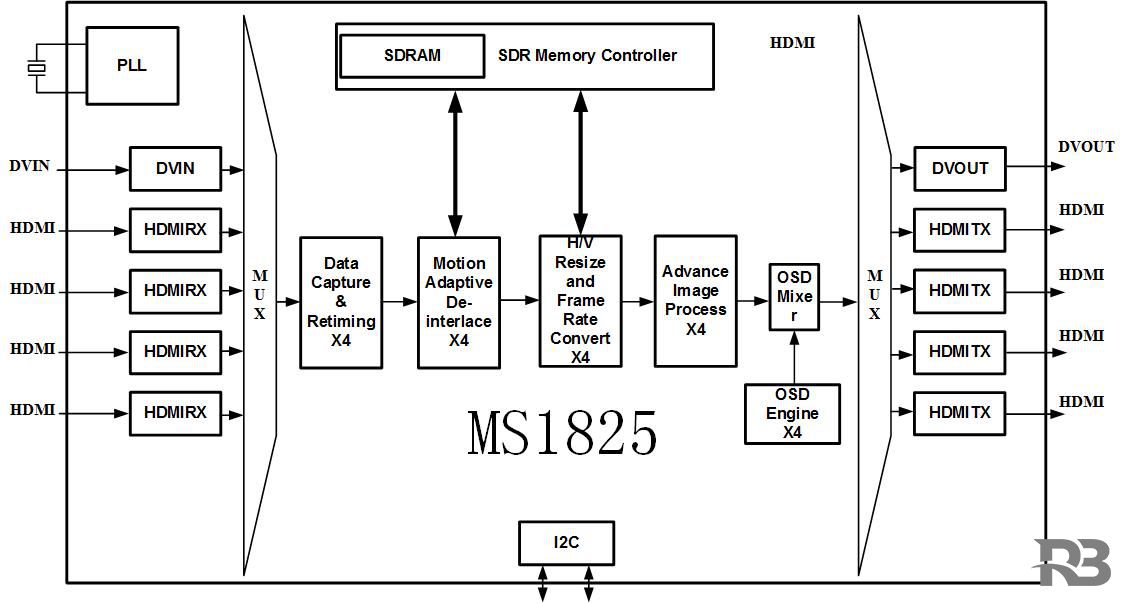

功能框圖
